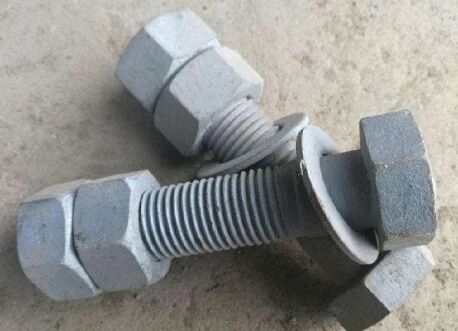

目前热镀锌螺丝主要有两种处理方法：
该工艺将螺丝置于退火炉中，通过炉内喷气系统向螺丝表面喷射气体类物质，使其达到适宜结晶的温度。这一过程相当于热镀锌前的酸洗工序，相较于传统液体浸泡工艺，它不仅能彻底清除螺丝表面的发黑层，还能有效去除强附着的油渍。清理完成后，将螺丝放入锌池中进行热镀锌处理，即完成一道工艺。但此方法对酸洗设备损耗较大，企业需频繁预留设备维修预算，这也是许多企业不愿采用的主要原因。
这是当前*先进的热镀锌螺丝工艺，原理是将酸洗线与熔池连成一条完整流水线。螺丝热镀锌时，依次经过酸洗、清洗工序，*后进入锌液池完成处理。该方法操作便捷，质量控制容易，目前国内热镀锌螺丝生产普遍采用此工艺。
随着工艺发展，热镀锌螺丝应用广泛。相较于不锈钢螺丝，其成本更低、强度更高，在户外安装场景中已呈现取代不锈钢螺丝的趋势。具体优势如下：
1、成本低廉
2、生产效率高，出货速度快
锌液池温度是热镀锌处理的关键因素，直接影响螺丝质量与设备寿命。经实验与长期数据跟踪，**450-480℃**是科学合理的温度区间。在此温度下，锌液可形成高密度锌合金层，与螺丝表面产生强附着力。若温度低于此范围，会导致锌液溶解不充分，附着力下降；过高则加剧设备损耗。目前国内执行的行业标准为 450-480℃。
镀锌时间与温度密切相关：温度处于上公差时，可缩短镀锌时间；温度处于下公差时，需延长时间，并根据螺丝规格大小进行调节。时间过长会导致镀层过厚，影响安装；时间过短则镀层过薄，降低防腐性能。正常情况下，热镀锌时间控制在3-5 分钟，具体需通过工艺参数表精准设定。
热镀锌螺丝凭借成本、性能双重优势，在工业领域占据重要地位。规范控制温度、时间等核心参数，是保障产品质量的关键。锦瑞螺栓始终遵循标准化工艺，为客户提供高品质热镀锌紧固件解决方案。
