丝杆和牙条有什么区别
来源: | 作者:锦瑞 | 发布时间: 300天前 | 214 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
丝杆和牙条是两种功能、用途和结构均有显著差异的机械部件

丝杆和牙条是两种功能、用途和结构均有显著差异的机械部件，以下是具体分析：

一、定义与核心功能差异

  1. 丝杆

    • 定义：丝杆是一种机械传动元件，核心功能是将旋转运动转换为线性运动（或反之），通过丝杠与螺母的配合实现精准位移。

    • 典型应用：广泛用于需要高精度线性驱动的场景，如数控机床、机器人关节、3D打印机、医疗设备（如CT扫描仪）等。

  2. 牙条

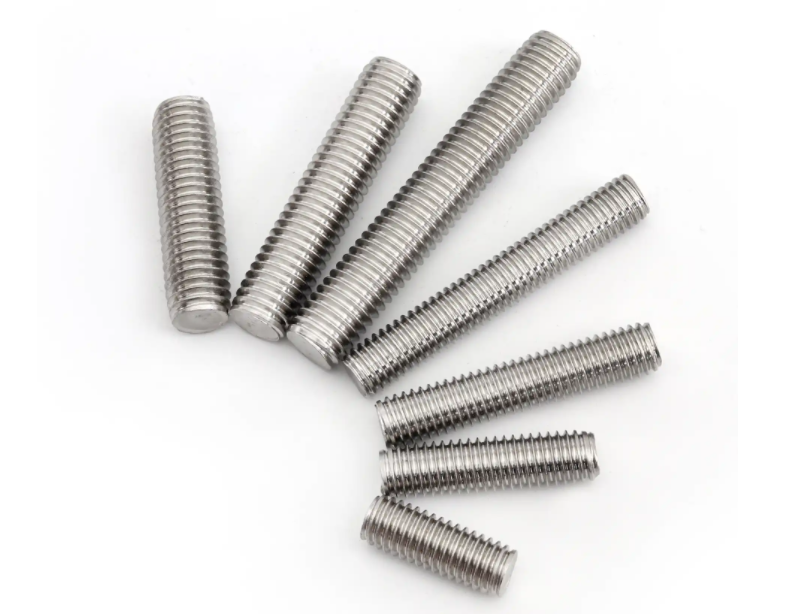

    • 定义：牙条（又称牙子或丝杠）是明清家具中的传统连接部件，现代工业中演变为全螺纹螺柱，主要用于紧固和连接较厚部件，或调节设备螺纹行程。

    • 典型应用：建筑装修、机械紧固（如石油化工设备、汽车工业）、设备螺纹调节（如吊顶安装）。

二、结构与特性对比


特性丝杆牙条
结构细长柔性轴，长度与直径比大（20~50），表面加工精密螺纹，可分为滑动丝杠和滚珠丝杠。全螺纹螺柱，材质多样（碳钢、合金钢、不锈钢），长度可定制，表面处理如镀锌或热镀锌用于防腐。
摩擦与效率滑动丝杠摩擦大，效率低（30%~50%），但可自锁；滚珠丝杠摩擦小，效率高（90%~95%）。螺纹连接，摩擦适中，效率取决于材质和润滑。
精度与刚性精度等级分为6级（4~9级），滚珠丝杠精度更高，回程误差数十微米内。精度等级分为常规、高精度和超高精度，但通常不如丝杆精密。
自锁性滑动丝杠可自锁，滚珠丝杠不可自锁。一般无自锁性，需通过其他结构实现。


三、应用场景区分

  1. 丝杆

    • 高精度传动：数控机床、机器人、3D打印机等需要精准位移控制的设备。

    • 高速运动：滚珠丝杠适用于高速往复运动，如自动化生产线。

    • 医疗领域：手术机器人、CT扫描仪等需要精准定位的医疗设备。

  2. 牙条

    • 建筑装修：吊顶安装、设备固定等。

    • 机械紧固：连接较厚部件，如石油化工设备中的HG/T20634标准全螺纹螺柱。

    • 设备调节：通过螺纹调节设备行程或位置。

四、标准与规范差异

  1. 丝杆

    • 国家标准：GB/T17587.3-1998，规范滚珠丝杠的精度、载荷等技术要求。

    • 关键参数：外径、内径、中径、螺距、牙形半角等，精度等级影响传动性能。

  2. 牙条

    • 国家标准：GB/T15389-1994，规范螺杆的分类、螺距、精度等级及安装使用要求。

    • 分类：粗牙条（用于机床）、细牙条（用于定位），材质和表面处理需符合具体场景需求。

五、总结：核心区别


维度丝杆牙条
核心功能旋转与线性运动转换，精密传动紧固连接，螺纹调节
应用场景高精度机械、自动化设备、医疗领域建筑装修、机械紧固、设备调节
结构特点细长柔性轴，精密螺纹，滚珠/滑动摩擦全螺纹螺柱，材质多样，长度可定制
标准依据GB/T17587.3-1998（滚珠丝杠）GB/T15389-1994（螺杆）


简而言之，丝杆是精密传动元件，侧重于运动转换与精度控制；牙条是紧固连接件，侧重于结构稳定与调节功能。两者在机械系统中扮演不同角色，不可混淆使用。
