T型螺栓尺寸对照表
来源: | 作者:锦瑞 | 发布时间: 158天前 | 239 次浏览 | 分享到:

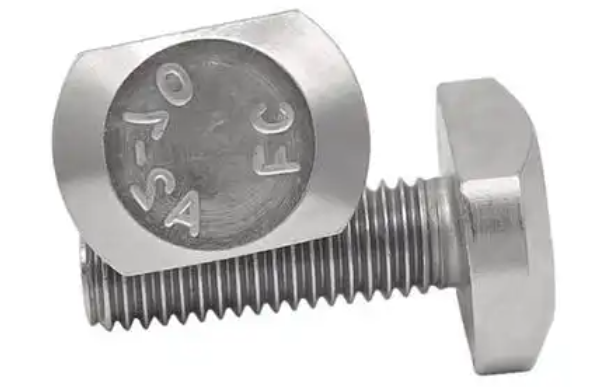

根据中国国家标准（GB/T）和德国工业标准（DIN），以下是T型螺栓的尺寸对照表及关键参数解析

根据中国国家标准（GB/T）和德国工业标准（DIN），以下是T型螺栓的尺寸对照表及关键参数解析：

一、国标T型螺栓（GB/T 37-88）

1. 螺纹规格

  • 范围：M5～M48（B级螺栓）

  • 常用规格：M6、M8、M10、M12、M16、M20、M24、M30、M36、M42、M48

2. 长度范围（单位：mm）

  • 典型区间：25～300mm（部分规格可达500mm）

  • 示例：

    • M6：25～50mm

    • M10：35～80mm

    • M16：45～120mm

    • M24：65～200mm

3. 头部尺寸（单位：mm）


螺纹规格头部宽度（W）头部长度（L）头部高度（H）
M16273611
M20304414.5
M2442.553.515.5
M3053.57119.5
M366581.522.5


4. 材料与性能

  • 材料：1045中碳钢（表面可镀锌、镀镍或达克罗处理）

  • 性能等级：8.8级（热处理后）

  • 适用场景：建筑脚手架、模具压板、T型槽连接。

二、德标T型螺栓（DIN 186-1988）

1. 螺纹规格

  • 范围：M6～M48（部分规格扩展至M90，如DIN 261-2010）

  • 常用规格：M6、M8、M10、M12、M16、M20、M24、M30、M36、M42、M48

2. 长度范围（单位：mm）

  • 标准区间：20～200mm（部分超长规格可达3000mm）

  • 示例：

    • M6：30～60mm

    • M12：50～120mm

    • M24：80～240mm

    • M36：110～300mm

3. 头部尺寸（单位：mm）


螺纹规格头部宽度（W）头部高度（H）颈部直径（d₀）
M611.255.529.42
M12189.4215.31
M243023.1624.84
M3037.2529.1630.84
M3644.2535.7537.25


4. 材料与性能

  • 材料：碳钢（35#、45#）、不锈钢（304、316L）、合金钢（40Cr、35CrMo）

  • 性能等级：4.6、4.8、5.6、6.8、8.8、10.9、12.9级

  • 适用场景：机床T型槽、铁路车辆、重型机械连接。

三、关键差异对比


参数国标（GB/T）德标（DIN）
螺纹范围M5～M48M6～M48（部分至M90）
长度范围25～500mm20～3000mm
头部设计矩形头部，尺寸标准化方形颈部，部分带榫或孔
性能等级*高10.9级*高12.9级
表面处理镀锌、镀镍、达克罗扩展至特氟龙、锌镍合金


四、选型建议

  1. 轻载场景（如建筑脚手架）：优先选国标M8～M16螺栓，性价比高。

  2. 重载或精密场景（如机床、铁路）：选德标M20以上螺栓，性能等级≥8.8级。

  3. 腐蚀环境：推荐德标不锈钢（A2-70/A4-70）或国标达克罗处理螺栓。

  4. 超长连接：德标DIN 186-2010支持长度至3000mm，满足特殊需求。

注：实际选型需结合具体工况、螺纹公差（如6g/8g）及配合件（如T型槽宽度）要求。
