为什么热镀锌螺丝不能通止规检测
很多采购和质检人员都会遇到一个疑惑：热镀锌螺丝外观合格、尺寸标准，却过不了螺纹通止规。反观电镀锌螺丝大多可以轻松过关。这并非产品质量问题，而是热镀锌工艺特性决定的行业正常现象。如果照搬普通机牙螺丝的通止规标准去检测热镀锌螺丝，极易出现误判、误退货。

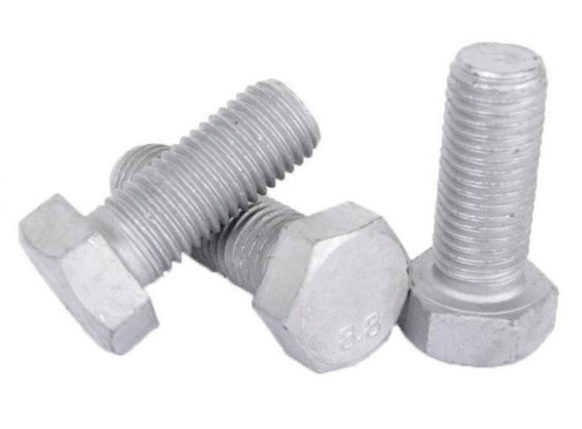

一、热镀锌镀层厚，直接改变螺纹有效尺寸
通止规检测的前提是螺纹牙型基本无镀层增厚、尺寸精准可控。电镀锌镀层厚度仅5–15μm，对螺纹尺寸影响极小，基本不改变螺纹公差，所以可以正常通规、止规。而热镀锌镀层厚度可达60–120μm，镀层厚重且整体包覆性强。螺纹牙底、牙侧都会均匀镀上锌层，直接让螺纹外径变大、牙型变厚，超出常规6g螺纹公差范围，导致通规无法顺利旋入。
二、锌层附着不均匀，干扰规体检测
热镀锌属于高温浸镀工艺，锌液流动性强，螺丝螺纹缝隙容易出现轻微积锌、挂锌。虽然厂家会通过离心、打磨处理多余锌层，但螺纹细微位置仍会存在局部凸起、颗粒感。通止规精度极高，微小积锌都会造成卡规、过紧、不通等现象，这是工艺特性导致，并非螺纹加工不标准。
三、行业本身允许热镀锌螺纹公差放宽
多数人误区在于：所有螺丝必须通用一套通止规标准。实际上，国标、德标均对热镀锌螺纹有公差放宽要求。为了保证防腐性能，热镀锌螺丝出厂前会特意预留镀层余量，采用加大螺纹公差生产，适配镀锌增厚。因此热镀锌螺丝本身就不适用普通精检通止规，行业普遍采用配套专用加大通规检测。
四、装配适配性不受影响
热镀锌螺丝虽然过不了普通通止规，但搭配热镀锌螺母装配完全顺畅。厂家配套生产时，螺母螺纹会对应扩牙适配镀层厚度，现场安装不会出现锁死、拧不进等问题。单纯用普通通止规判定不合格，属于典型的检测标准误用。
总结
总而言之，热镀锌螺丝无法通过普通通止规检测，核心原因是镀层厚、尺寸增厚、工艺公差放宽，不属于质量缺陷。检测热镀锌紧固件，需使用专用加大通止规，不能套用普通电镀螺丝的检验标准，避免误判合格产品，影响工程采购与施工进度。
锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以"开拓创新，追求优异"为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。公司先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。我们坚持"质量为本、科技兴企、用户至上"的服务宗旨，致力于成为客户信赖的长期合作伙伴。
联系人：俞先生
联系电话：19121935761
联系邮箱：shawn@shxingrui.com
