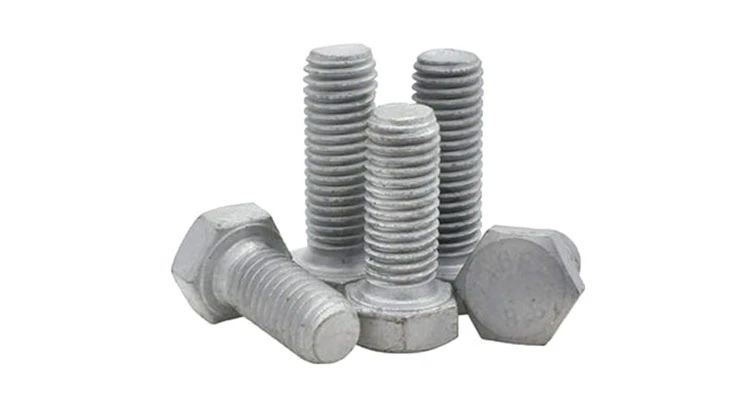

有用户咨询热镀锌螺栓颜色灰暗是否为质量问题。热镀锌螺栓表面通常呈亚光银灰色，与电镀锌的光亮表面有明显差异，但过度灰暗需结合工艺、材质等因素综合判断。以下从专业角度解析核心影响因素：
锌原料纯度不足
标准热镀锌需使用含锌量≥99.99% 的 0 号锌锭。若掺入锌渣、回收锌料或工业废料，锌液中铁含量超标（正常＜0.003%，超标后＞0.02%），会促使锌层形成粗大的 Fe-Zn 合金层（如 FeZn₇），表面光反射率下降，呈现暗灰色甚至黑斑。此类情况属于质量问题，常伴随锌层疏松、附着力差。
锌液温度异常
热镀锌工艺温度为 450-480℃：
温度过高（＞490℃）
：锌液氧化加剧，生成大量氧化锌浮渣，螺栓出锅时表面附着疏松氧化层，导致颜色灰暗；温度过低（＜440℃）
不同性能等级螺栓因化学成分和热处理工艺差异，与锌液反应后形成的锌层结构不同，导致合理范围内的色差（以 8.8 级为基准）：
| 螺栓等级 | 材料特性 | 锌层形成特点 | 颜色表现 | 性质判定 |
|---|
| 4.8 级 | | | | |
| 8.8 级 | 中碳钢（C=0.25-0.55%），调质处理，表面致密 | | | |
| 10.9 级 | 中碳合金钢（含 Mn、Cr 等），淬火 + 回火，表面硬度高 | | | |
原理说明：
- 4.8 级螺栓因未热处理，表面活性高，形成较厚的 Fe-Zn 合金层（含 Fe 6-11%），光反射率低；
- 10.9 级螺栓高硬度表面抑制过度合金化，保留更多纯锌层（含锌量＞98%），故光泽度较高。
镀后处理缺失
未进行钝化处理（如三价铬蓝钝）的螺栓，锌层在空气中自然氧化形成氧化锌薄膜，24 小时内光泽度下降约 30%，呈现 “灰蒙蒙” 外观，属于正常氧化防护过程，非质量问题。
存放环境影响
- 长期存放于湿度＞60% 环境中，锌层表面生成碱式碳酸锌白锈（初期为灰白色雾状，严重时灰暗），但白锈可擦拭去除，与锌液杂质导致的灰暗不同（后者无法擦拭且伴随锌层脱落）。
异常灰暗判定（需警惕质量问题）
- 同批次同等级螺栓色差＞NBS 3 级（色差仪检测）。
专业检测方法
锌层厚度
：磁性测厚仪检测≥85μm（GB/T 13912 II 类标准）；成分分析
：X 射线荧光光谱仪检测锌层 Fe 含量＜0.005%；附着力测试
采购建议
- 要求供应商提供同炉号检测报告（含锌层厚度、成分、附着力数据）；
- 留存标准样品对比，避免跨等级螺栓颜色误判（如 4.8 级与 10.9 级不可直接对比）。
热镀锌螺栓颜色发灰的核心原因为：
异常灰暗
：多因锌液杂质超标、温度失控或镀后处理缺失，属于质量问题；合理色差
：4.8 级偏暗、10.9 级偏亮是材质与工艺适配的自然结果，符合国标要求。
通过成分分析、厚度检测和附着力测试，可科学区分正常色差与质量缺陷，确保采购产品符合技术标准。
